Flüssiggas LPG — Rampen-/Tankgrösse
📖 Leitfaden L1 03'2024 (Arbeitskreis LPG) · EKAS 6517 · Suva 66060
Propan: Gasgeräte · Spitzenmassenstrom Diagramm 1 · Flaschenrampe / Tank · Jahresverbrauch · Frischluftöffnungen
Angeschlossene Propan-Flüssiggasgeräte
Tab. 13/14 (Suva 66060) oder freies Gerät: ṁ = kW / 12.87 kWh/kg · «Teil %» = zeitweise Verbraucher → Spitzenlast über Diagramm 1| Anzahl | Gerät (Tab. 13/14 oder frei) | Bezeichnung frei | Leistung [kW] | ṁ [kg/h] | Teil %? | ṁ «Teil %» [kg/h] | ṁ «100 %» [kg/h] |
|---|
Summe Massenstrom «Teil %» –
Summe Massenstrom «100 %» –
grösster angeschlossener Apparat der «Teil %» –
Spitzenmassenstrom aus Diagramm 1
Gemäss Leitfaden L1 wird ṁs aus dem Diagramm abgelesen — die Näherung dient als Vorschlag/KontrolleEingang x-Achse: Σ ṁ «Teil %» –
Kurvenschar: grösster Teil-Apparat –
Näherungswert (Vorschlag) ṁs = ṁg·(50/ṁg)^(u^1.045), u = ln(ṁA/ṁg)/ln(500/ṁg)–
Ablesung aus Diagramm 1
überschreibt den Vorschlag · leer = Näherung verwenden
kg/hüberschreibt den Vorschlag · leer = Näherung verwenden
Ergibt Spitzenmassenstrom gemäss Diagramm 1–
Total Massenstrom (Σ 100 % + ṁs) –

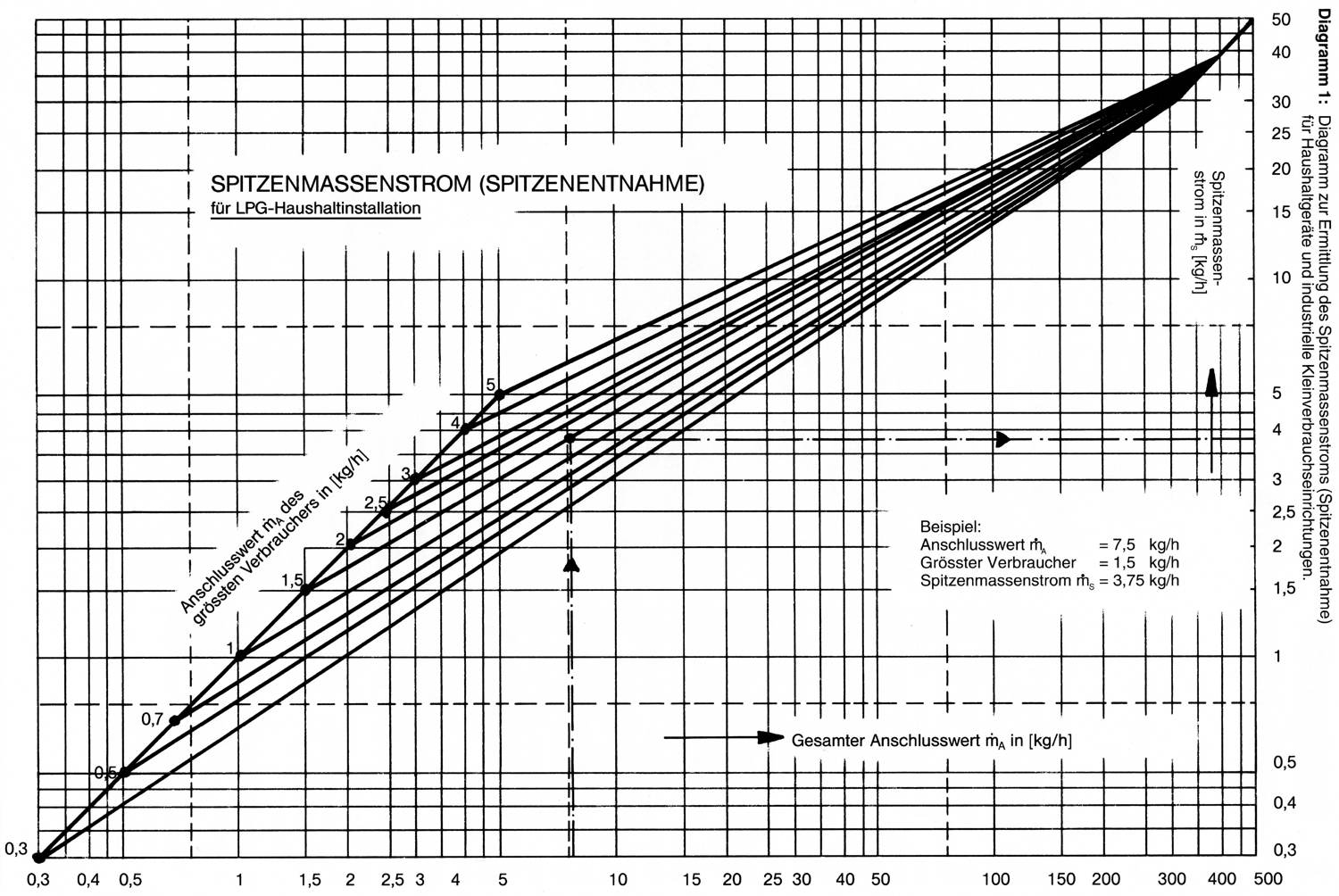

Diagramm 1 aus dem Leitfaden L1: x-Achse = Summe Massenstrom «Teil %», Kurve = grösster angeschlossener Apparat → y-Achse = Spitzenmassenstrom ṁs
–
Total Massenstrom [kg/h]
Σ 100 % + Spitze
–
Variante 1 — Rampe
Betrieb + Reserve
–
Variante 2 — Rampe
Grundlast + Spitze getrennt
–
Variante 3 — Tank
Verdampfung Unterflur
Rampengrösse, Variante 1
Eine Rampe für den gesamten Massenstrom · Verdampfungsleistung nach Tab. 15Flaschengrösse
Umgebungstemperatur
max. Entnahmezeit
Total Massenstrom –
Verdampferleistung pro vollem Behälter (Tab. 15) –
Anzahl Behälter im Betrieb –
Rampengrösse (Betriebs- + Reservebehälter)–
Rampengrösse, Variante 2
Getrennte Rampen: Grundlast (Σ 100 %) und Spitze (Diagramm 1)Grundlast — Σ 100 %
Flaschengrösse
Umgebungstemperatur
max. Entnahmezeit
Verdampferleistung / Behälter –
Anzahl Behälter (Grundlast) –
Spitze — Diagramm 1
Flaschengrösse
Umgebungstemperatur
max. Entnahmezeit
Verdampferleistung / Behälter –
Anzahl Behälter (Spitze) –
Total Behälter (aufgerundet) –
Rampengrösse (Betriebs- + Reservebehälter)–
Tankgrösse, Variante 3
Stationärer Propanbehälter · Verdampfungsleistung überflur nach Tab. 17, unterflur = 90 %Behältervolumen
Verdampfungsleistung bei
Total Massenstrom –
Verdampferleistung Tank überflur (Tab. 17) –
Verdampferleistung Tank unterflur (− 10 %) –
Verdampferleistung des Tank-Behälters–
Meine Behälterwahl
Steuert die Behälterwechsel-Rechnung im JahresverbrauchGewählte Variante
Gewählte Konfiguration –
Die Auswahl ob Transportbehälter oder Tank ist abhängig vom jährlichen Gasverbrauch von ca. 2'000 kg
(ca. 60 Flaschen à 35 kg, Rampengrösse mit über 2 × 8 Transportbehälter) oder von den örtlichen Gegebenheiten
(Platzbedarf; Zufahrt) der Anlage. (L1 03'2024, Art. 8.3.4)
Die entsprechenden baulichen und sicherheitstechnischen Massnahmen sind gemäss der aktuellen EKAS-Richtlinie 6517 und dem aktuellen Leitfaden L1 des Arbeitskreises LPG zu berücksichtigen.
Die entsprechenden baulichen und sicherheitstechnischen Massnahmen sind gemäss der aktuellen EKAS-Richtlinie 6517 und dem aktuellen Leitfaden L1 des Arbeitskreises LPG zu berücksichtigen.
Jahresverbrauch der Geräte
Geräte aus Tab ① · Katalog-Geräte mit Haken «über Tab. 16» zählen hier nicht (Doppelzählungs-Schutz) · freie Geräte zählen immer| Anzahl | Bezeichnung | ṁ [kg/h] | über Tab. 16? | Stunden [h/d] | Tage [d/a] | Menge [kg/a] |
|---|
Zwischentotal Jahresverbrauch der Geräte –
Verbrauch pro Person und Jahr (Tab. 16)
Suva 66060 / L1 03'2024 — Annahmen pro Person und Jahr| Gasverwendung | Energie [kWh/P·a] | Flüssiggas [kg/P·a] | Personen | Menge [kg/a] |
|---|---|---|---|---|
| Kochen | 300 | 25 | – | |
| Kühlen | 180 | 15 | – | |
| Waschen | 180 | 15 | – | |
| Trocknen | 180 | 15 | – | |
| Warmwasser | 1200 | 100 | – | |
| Beleuchtung | 120 | 10 | – |
Zwischentotal Jahresverbrauch pro Personen –
Gesamttotal Jahresverbrauch–
Behälterwechsel / Tankbefüllung pro Jahr
gemäss «Meine Behälterwahl» (Tab ②)Gewählte Konfiguration –
Verfügbare Menge pro Wechsel/Befüllung –
Wechsel pro Jahr–
Frischluftöffnungen der verschiedenen Räume
L1 03'2024, Kap. 10.7 — Auslegung nach Bauart der Gasgeräte
Bauart A (abzugslos): minimale Raumlüftungsöffnungen gemäss Tabelle 20 (unten). Ausnahmen: Katalytstrahler, Gasgeräte in Küchen.
Bauart B (raumluftabhängig, mit Abgasanlage): je eine obere und untere Lüftungsöffnung, A = ΣQN · 10 cm²/kW.
Bauart C (raumluftunabhängig): bis 70 kW keine Öffnungen nötig, wenn Abgasführung luftumspült (LAS). Bei getrennten Systemen (LAF) bzw. über 70 kW: A = (ΣQN · 2 + 100) · 0.4 cm².
Immer: je eine obere und untere Lüftungsöffnung, jedoch mind. 100 cm².
Bauart B (raumluftabhängig, mit Abgasanlage): je eine obere und untere Lüftungsöffnung, A = ΣQN · 10 cm²/kW.
Bauart C (raumluftunabhängig): bis 70 kW keine Öffnungen nötig, wenn Abgasführung luftumspült (LAS). Bei getrennten Systemen (LAF) bzw. über 70 kW: A = (ΣQN · 2 + 100) · 0.4 cm².
Immer: je eine obere und untere Lüftungsöffnung, jedoch mind. 100 cm².
Tabelle 20 — Raumlüftungsöffnungen für abzugslose Gasgeräte (Bauart A)
mit Flammenüberwachung, in Abhängigkeit der Raumgrösse / L1 03'2024| Nennwärmebelastung QN | < 15 m³ | 15 – 60 m³ | > 60 m³ |
|---|---|---|---|
| < 1.0 kW | Nicht zulässig * | je 100 cm² | zulässig ohne Lüftungsöffnungen |
| > 1.0 kW bis 12 kW | Aufstellung unzulässig | je 100 cm² | je 100 cm² |
| > 12 kW | Aufstellung unzulässig | je 100 cm² plus zusätzliche Massnahmen: Lüftungsöffnung nach Kap. 10.7.4, künstliche Lüftung oder Anschluss an eine Abgasanlage | |
* Ausnahmen: Kühlschränke, Gaslampen mit Glühstrumpf, Katalytstrahler bis 1.0 kW → je 100 cm²
